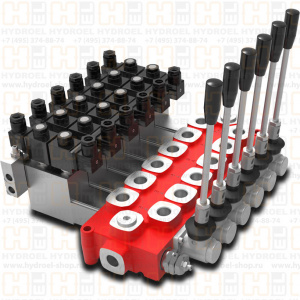

Гидрораспределитель Q75
Примечание: недорогими аналогами являются гидрораспределители РМ 20-80 и У 319.00.000 (наличие уточняйте по телефону).
Управляющий элемент гидравлической системы автокрана «Галичанин» КС-55713-1В - Q75, гидрораспределитель (производство Болгария или Италия) – условно называется «нижним гидрораспределителем» и используется для выдвижения, втягивания и регулировки по высоте опор вывешивания машины. Таким образом, он играет другую роль по сравнению с похожими по конструкции гидрораспределителями Q160 и У063.00.000-3 на разных отечественных автокранах, так как они являются «верхними» и регулируют работу исполнительных органов кранового оборудования. Гидрораспределитель Q75 можно встретить и на некоторых моделях «Ивановец», тоже в качестве управляющего гидравлического элемента для выдвижных опор, используемого также для блокировки рессор заднего моста, шасси. Он относится к многосекционным моноблочным, и такая конструкция считается надёжной и удачной, когда все золотники расположены в одном корпусе. В том числе, она позволяет минимизировать габариты гидрораспределителя.
Автокран КС-55713-1В «Галичанин» на шасси КАМАЗ-65115, имея ту же грузоподъёмность, что и многие его аналоги (25 тонн), при этом весьма от них отличается конструктивно. Его рабочими органами также управляют аксиально-поршневые гидронасосы и гидромоторы, а также гидроцилиндры, и основной гидронасос забирает через КОМ часть мощности у шасси. Однако его телескопическая стрела является 4-секционной, а это ведёт за собой сложную систему управления выдвижением одной секции из другой, значительно влияет на устройство гидравлики. В составе автокрана КС-55713-1В несколько усовершенствованных импортных узлов производства итальянской фирмы HydraPac. К примеру, это:
- особый поворотный редуктор с внутренним статическим управляемым от гидравлики тормозом, с несколькими понижающими передачами;
- новый планетарный редуктор грузовой гидравлической лебёдки.
Длина стрелы автокрана КС-55713-1В «Галичанин» регулируется от 9,5 метров (в транспортном положении) до 28-ми, используется и гусёк для наращивания длины и использования подстрелового пространства. Чем длиннее стрела и сложнее механизм её выдвижения, чем большая маневренность требуется при работе с грузом, тем больше возрастает роль правильно развёрнутого контура опор вывешивания крана, и гидрораспределитель Q75 является одним из ключевых в гидравлической системе.
