Описание

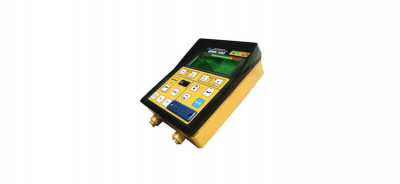

Замеры проводятся на кране, установленном на рабочей площадке и отгоризонтированным, с установленным и настроенным (см. выше) прибором ОНК-160С.
Уклон рабочей площадки не должен превышать 1°.
Для производства замеров нужно выбрать оптимальный режим работы крана, при котором возможно поднимать как максимальные грузы, так и грузы на дальних вылетах, используя все предусмотренные грузовой характеристикой запасовки и зоны работы по азимуту. Как правило, это режим с полностью выдвинутыми опорами и с максимальным противовесом. Производить замеры на режимах с меньшими противовесами и неполным опорным контуром не обязательно. Отдельно производятся замеры для режимов с удлинителем. Осуществлять замеры необходимо с той конфигурацией стрелового оборудования (запасовка, положение удлинителя на стреле, наличие основной или вспомогательной крюковой обоймы), которая предусмотрена грузовой характеристикой.
Для основного режима рекомендуется также провести замеры с минимальной запасовкой на полностью втянутой стреле (с учётом максимального груза, разрешенного для данной запасовки).
Замеры с грузами
При каждом паспортном значении длины стрелы крана выполнить замеры приведённого давления Р (не путать с Рш и Рп), вылета и угла с грузами, масса которых по возможности близка к грузоподъемности на данном вылете (не менее 80% и не более 105% от Qmax). Если известны все необходимые параметры крана (см. опросный лист), замеры проводятся в четырёх точках грузовой характеристики, распределённых равномерно. Если известны не все параметры, то в пяти (см. рис. 1).
Для проведения замеров следует использовать тарированные с точностью 1% грузы.
Подъем груза с земли производить плавно. Подход к точке измерения осуществлять опусканием стрелы. Груз выносить в точку R1 (R2,...,R5) с точностью ±20 см
Результаты замеров занести в прилагаемый протокол (см. ниже), где
- Реж. – режим работы крана (код конфигурации оборудования)
- Lс – длина стрелы (действительная длина стрелы в момент замера, записывать после подъёма груза)
- Зап. – запасовка (кратность полиспаста при проведении замера)
- Q – фактическая масса груза (в неё кроме массы собственно груза входит масса грузозахватных приспособлений, строп и т.д., а также масса крюка, если она входит в массу груза в грузовой характеристике)
- R – вылет (расстояние от оси вращения поворотной платформы до оси шейки крюка, измерять рулеткой после подъёма груза с точностью ±1 см)
- Ас – угол наклона стрелы в момент замера
- P – эквивалентное давление в цилиндре, кг/см²
- Ка(Кb) – угол крена в момент замера (если блок КПЧ установлен параллельно плоскости стрелы, то записывается параметр Ka, если перпендикулярно - Kb).
Значения Lс, Ас, P и Ка(Кb) записываются по показаниям прибора.
Проведение единичного измерения
- Зацепить груз и установить его на вылет, соответствующий грузовой характеристике. При этом нужно учитывать, что груз не должен находиться на расстоянии, выходящем за грузовую характеристику для текущего состояния оборудования. Записать фактическую массу груза в таблицу экспериментальных измерений.
- Установить требуемую длину стрелы. Зацепить груз и медленно поднять. При подъеме необходимо следить за вылетом. Он может значительно увеличиться из-за изгиба стрелы.
- Поднятый груз необходимо остановить, если он раскачивается.
- После остановки груза произвести запись рабочих параметров в таблицу. В момент замера груз не должен раскачиваться и канаты полиспаста не должны скручиваться.
- Во время или после окончания записи параметров необходимо измерить вылет. В момент замера груз не должен раскачиваться и канаты полиспаста не должны скручиваться.
- Отцепить груз.
Замеры без груза (замеры с малым грузом)
При каждом паспортном значении длины стрелы крана замерить значения приведенного давления Р, вылета и угла в пяти точках грузовой характеристики, распределив их равномерно по углу таким образом, чтобы в число замеряемых обязательно попали крайние точки грузовой характеристики. При этом необходимо обратить внимание на то, чтобы не выйти за пределы грузовой характеристики и не опрокинуть кран (особенно на длинных стрелах).
Замеры следует проводить с подвешенным на крюке небольшим грузом, примерно равным массе крюковой обоймы. Подход к точке измерения осуществлять опусканием стрелы. Результаты замеров занести в тот же протокол (см. ниже).
