Описание
Автогидроподъёмники АГП-18, АГП-22 имеют во многом особую, непохожую на другие подъёмные спецмашины гидравлическую систему. Автовышки не поднимают больших грузов на стреле, они предназначены для подъёма на нужную высоту людей и оборудования в корзине люльки, но при этом автогидроподъёмник должен гибко управлять люлькой в разных плоскостях и стоять на опорах вывешивания так же устойчиво, как и автокран при работе с грузом. Для коленчатой стрелы с люлькой предусмотрена также возможность поворота.

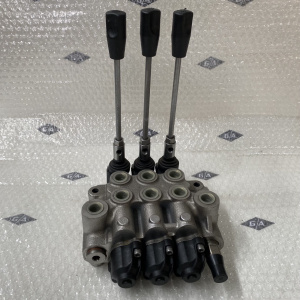

С другой стороны, в конструкции гидравлической отечественной спецтехники много типовых узлов, которые могут повторяться или иметь сходные функции на разных машинах. К примеру, в составе автогидроподъёмника есть управляющие гидравлические элементы, аналогичные использующимся на автокранах. В конструкции автокрана имеется «верхний» гидрораспределитель, управляющий крановым оборудованием, и «нижний» многопозиционный гидрораспределитель, отвечающий за опоры вывешивания. Для автовышек не требуется так много секций гидрораспределителя для подключения различного оборудования (механизмов машины), но по аналогии используются также трёхпозиционный гидрораспределитель и двухпозиционный – для управления перемещением колен подъёмника и опор вывешивания, соответственно.
Гидравлика автовышки состоит из двух частей – системы высокого давления и системы низкого давления. Система, рассчитанная на низкое давление, предназначена для связи между верхним пультом управления (в люльке) и нижним. Коробка управления автовышки является частью верхнего пульта, имеющего три рычага. С ними шарнирно связаны (за штоки) три гидроцилиндра двустороннего действия, положение поршней которых регулируется пружинами. Гидроцилиндры двустороннего действия управляют коленами стрелы автогидроподъёмника, и, во избежание смещения под нагрузкой, при грузе в люльке, все они оснащены гидрозамками. Для управления этими цилиндрами в системе используется трёхпозиционный гидрораспределитель.
Система высокого давления включает масляный резервуар, гидравлический насос (шестерённого типа), три вышеупомянутых гидроцилиндра, а также два гидроцилиндра одностороннего действия - для управления опорами вывешивания - и трубопроводы.
